網站首頁防腐膠帶管道防腐夾克底膠

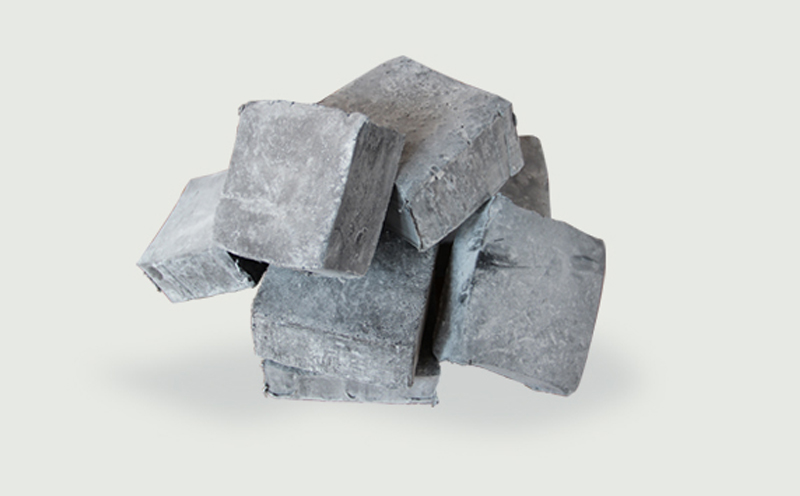

管道防腐夾克底膠

夾克底膠，又名：改性EVA熱熔膠，是我公司聚乙烯防腐層膠粘劑中的一種產品，主要用于埋地鋼質管道聚乙烯包覆工藝（2PE夾克防腐）防腐膠粘劑。為丁基橡膠改性EVA聚物物型熱熔膠。制造標準遵循了SY/T 0413-2002和GB/T 23257-2017技術指標要求，夾克底膠的粘接性和密封性以及抗老化性十分優異。為油氣、化工管道提供優良的防腐蝕效果。采用浸涂方法預制，使用設備投資少、操作簡便。該產品在國內已有近二十年應用歷史，深得用戶的信賴，我公司成為2PE防腐工程管道防腐膠粘劑夾克底膠廠家。

產品分為：Ⅰ常溫常用型（較高溫度管道）、Ⅱ低溫型（寒冷地區管道）

顏色：黑色

產品特點：

1、由于丁基橡膠的存在，使產品具有優異的憎水性和不透氣性，粘接強度也從而增高，可有效阻止各種腐蝕介質的侵入。

2、由于共聚物EVA的混入，從而增加了膠粘劑的強度，增加了與聚乙烯層的兼容性，可有效防止聚乙烯層因各種因素引起的分層和開裂。

3、產品填補了同類粘劑中的粘彈性、自愈性。

4、還具有易熔化、易施工、熔融粘度低、涂層均勻等特性。

性能指標：

項?目		實測值
		Ⅰ	Ⅱ
軟化點，℃		≥95	≥90
180°剝離強度PE/鋼，kN/m	室溫	≥3.5	≥3.5
	-10℃	/	≥2.5
針入度，1/10㎜		20±2	20±2
剪切強度，MPa		≥1.3	≥1.2
揮發份，％		≤0.2	≤0.3
吸水率，％		≤0.1	≤0.1
電氣強度，KV/㎜		≥15.5	≥16.5
體積電阻率，Ω·m		≥1×10¹⁴	≥1×10¹⁴
100℃×100天熱老化后，剝離強度保率，％		≥75	≥80
190℃旋轉粘度，Pa.s		3-4.5	2-2.5

供貨信息：

1、常規包裝選用編織袋，25kg/袋。

2、可根據客戶需要進行定制。

使用方法：

夾克底膠采用浸涂工藝涂覆：

1、將固體膠塊放入電加熱熔膠器中熔融。溫度設置160～200℃（也可采用明火加熱熔膠器），并進行攪拌，使熔融過程的膠塊得到充分攪勻。避免因局部溫度過高造成膠老化、膠焦。

2、將已熔融好的膠移至涂膠器內(涂膠器要有加熱功能或保溫效果)，使膠保持于160℃左右。

3、將預熱至70～90℃的鋼管通過已調整好的涂膠器刮膠環，使熔融后的膠均勻涂到鋼管外壁。

4、膠層的厚度、均勻程度與刮膠環控制的孔徑、彈性和熔融后膠的溫度有密切的關聯。

產品運儲：

1、防潮、防油污、防溶劑、防酸堿、防陽光暴曬，注意明火。

2、在常溫＜35℃，相對濕度＜75%的環境下存儲。

3、保質期限12個月。
